螺旋輸送機
螺旋輸送機產品概述
螺旋輸送機是一種封閉管內利用旋轉連續螺旋葉片帶推送物料的輸送機械，水泥螺旋輸送機主要用于輸送水泥、粉煤灰、礦粉等粉狀、微粒狀等散狀物料。
GX型螺旋輸送機：螺旋直徑共有150、200、250、300、400、500、600mm等七種規格，機身短為3m，長可達70m，級差為0.5m，根據不同現場需要可組成相應輸送系統，用于水平或傾角小于20°的單向輸送。
LS型螺旋輸送機：LS型螺旋輸送機是GX型螺旋給料機的換代產品，螺旋直徑為100～1250mm，計有十一種規格，驅動方式有單端驅動和雙端驅動兩種形式；LS型螺旋輸送機身長度每0.5m一檔，根據不同現場需要可組成相應輸送系統，與GX型螺旋輸送機一樣，用于水平或傾角小于20°的單向輸送。
LC型垂直螺旋輸送機：適宜于垂直或有較大傾角地輸送粉狀或粒狀、粘性不大、松散密度在0.5～1.3的干燥物料。LC型垂直螺旋輸送機螺旋直徑有200、250、315等幾種定型規格，大提升高度一般不超過8m，機身高度每0.5m一檔，根據不同現場需要可組成相應提升輸送系統。

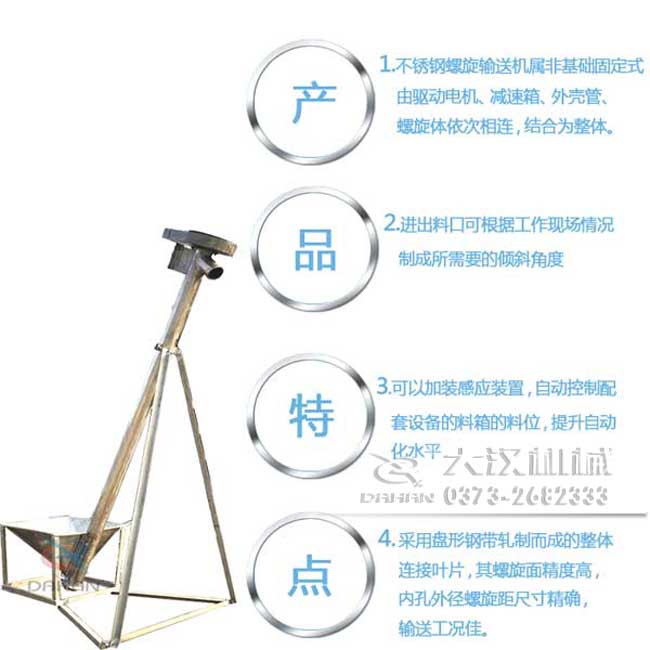

螺旋輸送機特點
螺旋輸送機不宜輸送粘性大、易結塊、纖維等原料，水泥螺旋輸送機經冷做硬化后的高精度連續無接縫螺旋葉片，外沿硬度達HB240， 螺距間距誤差小、動平衡精度高，水泥螺旋輸送機采用優質減速機，重型設計，具有轉矩大、噪音低特點，水泥螺旋輸送機球鉸形、管口、法蘭、方口法蘭等多種接口連接方式。
螺旋輸送機工作原理
螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移完成輸送工作的。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
螺旋輸送機技術參數
|
LS型 |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
|
GX型 |
|
|
200 |
250 |
300 |
400 |
500 |
|
|
|
|
|
螺旋直徑 |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
|
螺距 |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
|
轉速(r/min) |
140 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
|
輸送量QΦ=0.33（m3/h） |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
|
功率Pd 1=10m(KW) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
|
功率Pd 1=30m(KW) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
|
轉速(r/min) |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
|
輸送量QΦ=0.33（m3/h） |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
|
功率Pd 1=10m(KW) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
|
功率Pd 1=30m(KW) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
|
轉速(r/min) |
90 |
75 |
60 |
60 |
45 |
45 |
35 |
35 |
30 |
20 |
16 |
|
輸送量QΦ=0.33（m3/h） |
1.4 |
4.8 |
15 |
15 |
21.8 |
39.6 |
54.3 |
97 |
149 |
174 |
244 |
|
功率Pd 1=10m(KW) |
0.9 |
1.2 |
1.9 |
1.9 |
2.5 |
3.4 |
4.3 |
5.4 |
8.1 |
9.5 |
13.3 |
|
功率Pd 1=30m(KW) |
1.2 |
2.2 |
3.8 |
3.8 |
5.4 |
6.8 |
9.2 |
16 |
24.4 |
28.6 |
39.9 |
|
轉速(r/min) |
75 |
60 |
45 |
45 |
35 |
35 |
30 |
30 |
20 |
16 |
13 |
|
輸送量QΦ=0.33（m3/h） |
1.2 |
3.8 |
11 |
11 |
17 |
31.7 |
46.5 |
73.0 |
99.3 |
139 |
199 |
|
功率Pd 1=10m(KW) |
0.75 |
1.1 |
1.6 |
1.6 |
2.1 |
3.1 |
3.7 |
4.6 |
5.7 |
7.7 |
11 |
|
功率Pd 1=30m(KW) |
1.1 |
1.8 |
3.4 |
3.4 |
4.4 |
5.6 |
8 |
14 |
16.7 |
23.2 |
33 |

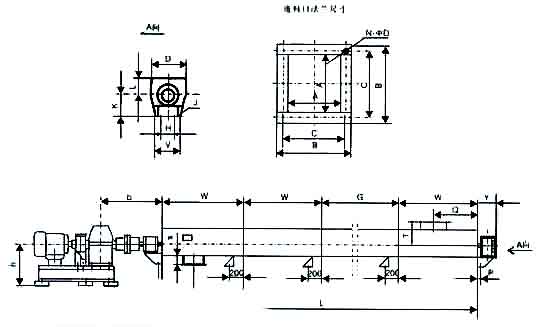

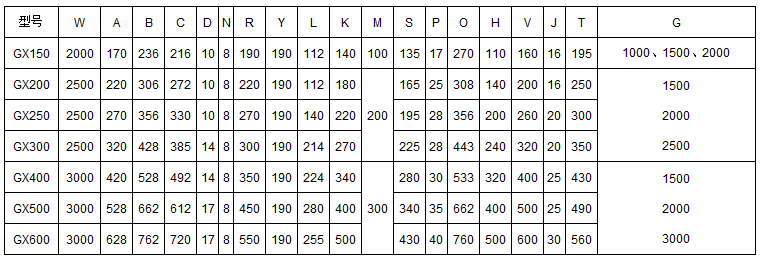

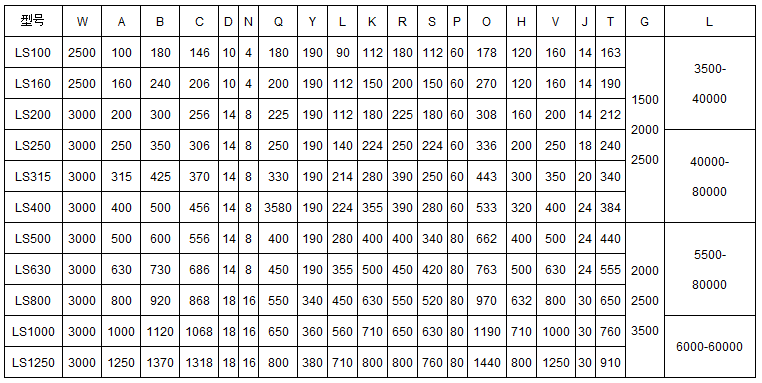

LS系列螺旋輸送機外型尺寸:
螺旋輸送機應用行業
在陶瓷工業方面：粘土、陶土、二氧化硅、砂、拋光材料、熟石膏、鋁氧化粉等。
在糧食及食品工業方面：面粉、大豆、花生、淀粉、奶粉、食鹽、砂糖、維生素補品等。
在塑料工業方面：塑料粉、塑料顆粒、磨碎了的片料等。
在木材工業方面：木屑、鋸木面、副產品等。
在建材工業方面：水泥、水泥生料、付料等。
在方面：過濾物、回收物、蘇打灰、飛灰、固定殘渣、廢料等。
在農業方面：家畜飼料、養料、粉料等。
螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等 行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的 物料。如果輸送傾斜角度過大請選用GX型螺旋輸送機，或直接與我公司技術部門聯系進行單獨設計。

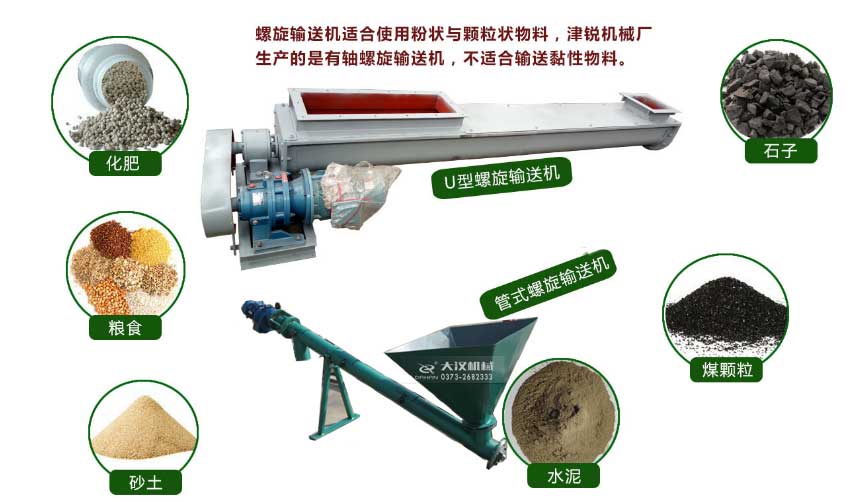

螺旋輸送機輸送不同物料選用不同材質物料：
輸送耐高溫物料：需要選用耐高材質螺旋輸送機
輸送需要降溫的物料：需要選用水冷式螺旋輸送機
輸送腐蝕性物料：需要選用不銹鋼材質螺旋輸送機或者其他特殊材質螺旋輸送機
輸送粘性物料：根據粘度情況一般選用無軸螺旋輸送機
輸送大塊狀物料：需要選用無軸螺旋輸送機特殊情況需要另選擇
輸送粉狀物料：需要選用有軸螺旋輸送機
水平輸送物料：需要選用U型LS螺旋輸送機/或者根據情況選用管式螺旋輸送機
傾斜輸送物料：需要選用管式螺旋輸送機
。。。。。。。。
提示：再選用螺旋輸送機時請把您輸送的物料、物料比重、是否有角度輸送、輸送量、輸送長度告知我們，我們將會為您科學合理選型！
螺旋輸送機不宜輸送易變質的、粘性大的、易結塊的物料，因為這些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。
